    三爪超精密气压夹头
    夹持工作的同轴度及重现度达成1µm。
    1.预防治具孔及预留自动润滑管道:
     爪壳预防治具孔,有额外固定需要时不须再追加加工;且预留自动润滑管道,可与自动润滑装置连接。
    2.前置式气缸:
     气缸与夹盘直接设计,确保作动夹持的稳定性。
    3.生爪精密定位:
     设有定位销使生爪在重复拆装式仍保持良好的定位精度。
    4.超高精度夹持提高工作效率:
     夹持工件的同轴度及重覆夹持精度可达成1µm,简化操作,实现高效率的精密加工。
    型号说明:
    型号\规格 A B C D E D1 d(h7) D2
    TK-04 20.75 12.7 12.7 101.6 30 82.55 18

    25

    TK-06 39.75 12.7 12.7 152.4 40 124.97 26 34.5
    TK-08 65.75 25.4 -- 203.2 45 167.64 50 50

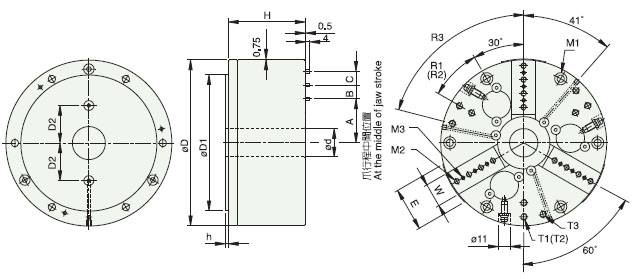

    尺寸图:
    型号\寸法 H h W M1 M2
    TK-04 70.3 3.2 16 6-M5×0.8P(PCD∮88.9) 6-M5×0.8P
    TK-06 70.3 3.2 22 6-M6×1P(PCD∮135.89) 12-M5×0.8P
    TK-08 99.5 7.0 25 6-M10×1.5P(PCD∮182.88) 6-M10×1.5P
    型号\规格
    (Kpa)
    M3 T1 T2
    TK-04 9-∮3.18 3-M5×0.8P(PCD∮88.9) --
    TK-06 9-∮3.18 3-M6×1P(PCD∮135.89) 3-M6×1P(PCD∮110)
    TK-08 6-∮6.36 3-M8×1.25P(PCD∮182.88) 3-M8×1.25P(PCD∮150)
    型号\规格
    (Kpa)
    T3 R1 R2 R3 爪行程(直径mm)
    TK-04 -- 30° -- -- 0.001 3
    TK-06 3-M6×1P(PCD∮135.89) 30° 30° 45° 0.001 3
    TK-08 3-M8×12.5P(PCD∮100) 30° 30° 30° 0.001 3
    型号/尺寸:
    型号\规格
    (Kpa)
    重复夹持精度 空压夹持力 最高回转速 净重
    TK-04 0.001 310 (3.1) 4500 4.4
    TK-06 0.001 790 (7.8) 4500 9.8
    TK-08 0.001 1450(14.3) 4000 26.3
