    首页 > 通福系列 > 立式油壓夾頭
    立式油壓夾頭
    1、二、三、四爪中空液压卡盘；（规格有：4"、5"、6"、8"、10"、12"、15"）
    2、二、三、四爪中实液压卡盘；（规格有：6"、8"、10"、12"、15"）
    3、立式与卧式液压卡盘系列；（规格有：6"、8"）
    产品规格：
    尺寸 活塞直徑
    (mm)    		 活塞面積 活塞行程
    (mm)    		 最大拉桿推力 重量 (kg) 最高使用油壓力 (kgf/cm2) 適用夾頭
    型式 推側 (cm2) 拉側 (cm2) 推側 (kgf) 拉側 (kgf)
    6"立式座 Ø 115 104 78.5 20 1900 1400 12 20 V206
    8"立式座 Ø 155 187 148.6 17 3600 2800 21 20 V208
    V210
    规格表：
    型式 6"立式座 8"立式座
    尺寸
    A 220 285
    B 205 250
    C Ø 104.8 Ø 133.4
    D Ø 168 Ø 210
    E Ø 140 Ø 170
    F Ø 55 Ø 70
    G 60 80.5
    I 16 24
    K 5.5 5.5
    L 15 15
    M 50 60
    N M14xP2.0 M16xP2.0
    O M12D24 M12D24
    P 4- Ø13 4- Ø13
    Q PT1/4" PT1/4"

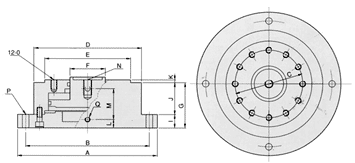

    尺寸图：
