  • 首页 > 回转油缸 > 中空回转油缸
    中空回转油缸
    1、超高速,轻量,大孔径型回转油压缸.
    2、内建逆止阀自锁机构,可防止压力缘故或配管部损伤时确保压力不致遽降,而能持续稳固的夹持工作物。
    型号/规格:
    型号\规格 活塞面积cm² 行程mm 最高使用回转数
    r.p.m
    最高使用压力
    kgf/cm²
    GD² kg.m² 重量kg 总泄露量
    lit./min.
    押侧 拉侧
    TH-428 53.2 50.5 10 8000 40 0.02 5.8 3.0
    TH-536 69.8 67.5 15 8000 40 0.05 8.5 3.0
    TH-646 93.7 87.9 15 7000 40 0.09 13.5 3.0
    TH-846 146.8 142.0 20 6200 40 0.20 17.2 3.9
    TH-852 146.8 136.6 20 6200 40 0.20 16.4 3.9
    TH-1068 196.2 196.2 25 4700 40 0.40 27.0 4.2
    TH-1075 196.2 182.0 25 4700 40 0.40 25.8 4.2
    TH-1291 250.6 234.1 30 3800 40 0.61 33.0 4.5
    TH-1512 345.4 334.6 30 2800 40 1.50 50.0 7.0

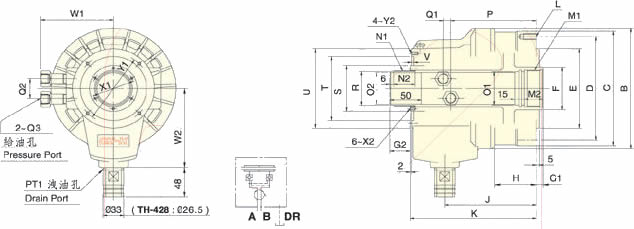

    尺寸图:
    型号\寸法 A
    内径
    B C D E
    H7
    F G1 G2 H J K L M1 M2 N1 N2
    max. min. max. min.
    TH-428 90 130 120 100 80 40 10 0 33 23 45 127.5 162 6∼M8×15 M33×1.5 25 M34×1.5 26
    TH-536 105 150 135 115 100 48 15 0 37 22 47.5 125.5 175.5 6∼M10×20 M42×1.5 25 M44×1.5 28
    TH-646 125 180 156 130 100 65 15 0 37 22 61.5 132 195.5 12∼M1O×20 M55×2 30 M52×1.5 32
    TH-846 150 198 188 170 130 65 20 0 42 22 66 145 200 12∼M1O×20 M55×2 30 M58×1.5 34
    TH-852 150 198 188 170 130 70 20 0 42 22 66 145 200 12∼M1O×20 M60×2 30 M58×1.5 34
    TH-1068 175 225 215 190 160 95 25 0 47 22 62 166.5 233 12∼M10×22 M75×2 35 M84×2 40
    TH-1075 175 225 215 190 160 95 25 0 47 22 62 166.5 233 12∼M10×22 M85×2 35 M84×2 40
    TH-1291 205 255 240 215 180 110 30 0 52 22 64.5 180.5 255.5 12∼M12×24 M100×2 35 M99×2 46
    TH-1512 250 315 305 275 23O 140 30 0 52 22 68 193 275 12∼M16×32 M130×2 45 M134×2 46
    型号\寸法 O1
    H8
    O2
    H8
    P Q1 Q2 Q3 R
    g7
    S T
    H7
    U V W1 W2 X1 X2 Y1 Y2
    TH-428 30 28 101.5 11 24 PT1/4 32 45 65 88 4 72 105 - - 76 4∼M4×7
    TH-536 38 36 119 11 24 PT1/4 42 55 80 105 4 80 110 - - 90 4∼M5×8
    TH-646 50 46 127.5 12 30 PT3/8 50 70 95 124 4 98 125 62 6∼M4×8 105 4∼M5×10
    TH-846 50 46 135.5 12 32 PT3/8 56 75 105 130 4 100 130 67 6∼M4×8 115 4∼M5×10
    TH-852 55 52 135.5 12 32 PT3/8 56 75 105 130 4 100 130 67 6∼M4×8 115 4∼M5×10
    TH-1068 70 68 153.5 17 36 PT3/8 81 100 135 160 5 115 160 92 6∼M4×8 145 4∼M6×10
    TH-1075 80 75 153.5 17 36 PT3/8 81 100 135 160 5 115 160 92 6∼M4×8 145 4∼M6×10
    TH-1291 95 91 165 21 34 PT1/2 96 120 150 180 5 136 185 110 6∼M4×8 165 4∼M6×10
    TH-1512 125 118 176.5 23 40 PT1/2 130 160 195 230 6 160 210 171 6∼M6×10 215 4∼M6×10
