  • 首页 > 回转油缸 > 高速中空油压回转缸
    高速中空油压回转缸
    高速中实油压回转缸特色:
    小型化,重量轻:铝合金的外型构造,重量比
    传统回转缸轻,形骸结构小型化,在高速回转
    时,可保持性能的稳定及减轻机械负担。
    型号/规格:
    型号\规格 流量
    (e/min)
    最高使用压力
    (Mpa)
    活塞面积(kN) 拉杆最大推(拉)力 净重
    (kg)
    推力侧 拉力侧 推力
    kgf (KN)
    拉力
    kgf (KN)
    P1036 3.0 40  (3.9) 71 68 2500   (24.5) 2400   (23.5) 9.0
    P1246 3.0 40  (3.9) 100 89 3700   (36.2) 3200   (31.3) 11.9
    P1552 3.9 40  (3.9) 160 150 5800   (57.8) 5500   (53.9) 17.3
    P1875 4.2 40  (3.9) 198 183 7200   (70.5) 6700   (65.6) 26.4
    P2091 4.5 40  (3.9) 252 234 9200   (90.1) 8600   (84.3) 37.0
    P2511 7.0 40  (3.9) 348 336 12400  (121.5) 12000  (117.6) 58.0

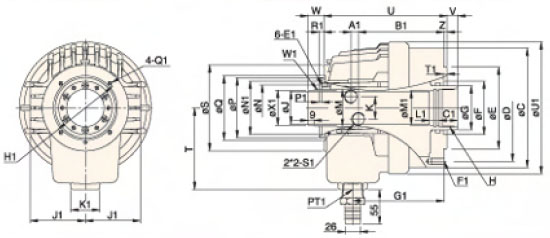

    尺寸图:
    型号/规格:
    型号\寸法 U1 Vmax Vmin Wmax W1 Wmin X1 Z 活塞行程
    (mm)
    最高回转速
    GD
    kgf.m2
    活塞直径
    (mm)
    P1036 154 10 -5 39 M44×1.5P 24 42 5 15 8000 0.044 105
    P1246 170 10 -5 40 M52×1.5P 25 50 5 15 7000 0.078 125
    P1552 210 17 -5 47 M58×1.5P 25 56 5 22 6200 0.21 155
    P1875 235 20 -5 50 M84×2P 25 81 5 25 4700 0.38 180
    P2091 260 25 -5 55 M99×2P 25 96 5 30 3800 0.61 205
    P2511 302 24 -6 55 M134×2P 25 130 6 30 2800 1.5 250
    型号/尺寸:
    型号\规格 A1 B1 C C1 D E E1 F F1 G G1 H H1 J
    P1036 11 120 136 25 115 100 M5×0.8P 65 6-M10×1.5P 48 126 M42×1.5P 88 36
    P1246 11.5 126.5 155 30 130 100 M6×1P 80 12-M10×1.5P 65 134 M55×2P 98 46
    P1552 12 136 190 30 170 130 M6×1P 85 12-M10×1.5P 70 145 M60×2P 110 52
    P1875 17.5 154.5 215 35 190 160 M6×1P 125 12-M10×1.5P 95 162 M85×2P 155 75
    P2091 21 168 240 35 215 180 M6×1P 140 12-M12×1.75P 110 183 M100×2P 165 91
    P2511 27 191 310 45 275 230 M6×1P 166 12-M16×2P 140 218 M130×2P 206 117
    型号/尺寸:
    型号\寸法 J1 K K1 L1 M M1 N N1 P P1 Q Q1 R1 S S1 T T1 U
    P1036 68 32 46 15 44.6 38 55 64 73 6 80 M5×0.8P 5 105 PT3/8 115 6 175
    P1246 76 36 46 15 52.9 50 64 76 85 4 90 M5×0.8P 6 116 PT1/2 115 6 184
    P1552 87.5 36 46 15 59.6 55 73 85 96 4 102 M6×1P 7 135 PT1/2 130 6 196
    P1875 101 36 46 15 84.6 80 98 108 121 4 131 M6×1P 7 164 PT1/2 160 4 230
    P2091 110 36 46 15 99.6 95 108 120 138 4 147 M6×1P 7 180 PT1/2 185 6 253
    P2511 135 40 46 15 134.6 125 148 160 178 5 184 M6×1P 7 230 PT1/2 210 7 304
