    带旁通阀回油管路滤油器
    该滤油器安装在系统压力不超过1.6Mpa的回油路中,用以滤除油液中诸元件磨损的金属粉末,密封件磨损的橡胶质等,
    使系统中油液保持清洁,当滤芯堵塞后,又不能马上停机时,液压油从旁通阀进入系统,适时停机后更换或清洗滤芯。
    该滤油器滤芯有纸质式、线隙式、尼龙纤维和玻璃纤维四种,后两种比前两种过滤效果好、精度高。纸质、尼龙纤维、
    玻璃纤维滤芯堵塞后清洗困难,须更换,线隙式滤芯堵塞后可清洗重复使用。
    该滤油器可装有CS-II型压差发讯装置或CZ-II压差指示器,当滤芯堵塞到进出油口压差为0.35Mpa时,便发出讯号,
    此时应更换或清洗滤芯。
    型号说明:
    ZU I BH A F S
    代号 旁通阀 介质 公称压力 1.6Mpa 公称流量L/min 过滤精度(µm) 滤油器形式 带不带发讯器
    ZU:纸质过滤器
    XU:线隙过滤器
    QU:化纤过滤器
      BH:水乙二醇
    省略:一般液压油
          省略:管式
    F:法兰式
    Z:带CZ-Π型发讯器
    S:带CS-V型发讯器
    技术参数:
    型号 通径 mm 公称流量 L/min 公称压力 MPa 原始压力
    损失 MPa
    允许最大压力
    损失 MPa
    单向阀开启压力Mpa 过滤精度μm 发讯装置 重量
    kg
    连接方式
    ZUI-A10×※S(Z) 13 10 1.6 0.05 0.35 0.4 5
    10
    20
    30
    40
    DC:48W
    (24V2A)
    AC:55W
    (220V25A)
      管式
    ZUI-A25×※S(Z) 15 25 1.6 0.05 0.35 0.4   管式
    ZUI-A40×※S(Z) 20 40 1.6 0.07 0.35 0.4   管式
    ZUI-A63×※S(Z) 25 63 1.6 0.07 0.35 0.4   管式
    ZUI-A100×※S(Z) 32 100 1.6 0.07 0.35 0.4   管式
    ZUI-A160×※S(Z) 40 160 1.6 0.12 0.35 0.4   管式
    ZUI-A250×※FS(Z) 50 250 1.6 0.12 0.35 0.4   法兰式
    ZUI-A400×※FS(Z) 701 400 1.6   0.35 0.4   法兰式
    ZUI-A630×※FS(Z) 80 630 1.6   0.35 0.4   法兰式

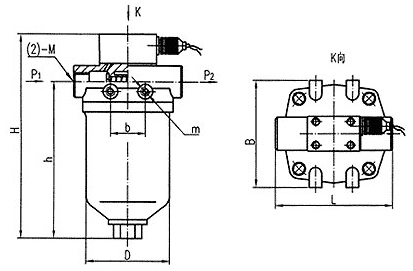

    连接尺寸(管式):
    滤油器
    型号 尺寸 mm
    纸质 线隙式 H h L B b D 2-M m
    ZUI-A10×※S(Z)   199 146 94 92 36 ø74 M18×1.5 2-M6
    ZUI-A25×※S(Z) XUI-A25×※S(Z) 239 182 120 110 30 ø94 M22×1.5 2-M6
    ZUI-A40×※S(Z)   308 248 120 110 30 ø94 M27×2 4-M6
    ZUI-A63×※S(Z) XUI-A63×※S(Z) 325 260 146 138 50 ø114 M33×2 4-M8
    ZUI-A100×※S(Z) XUI-A100×※S(Z) 440.5 366 150 138 50 ø114 M42×2 4-M8
    ZUI-A160×※S(Z) XUI-A160×※S(Z) 462 384.5 170 150 55 ø134 M48×2 4-M8
    QUI-A10~160×※S(Z) 与同等级、流量的纸质滤油器相同

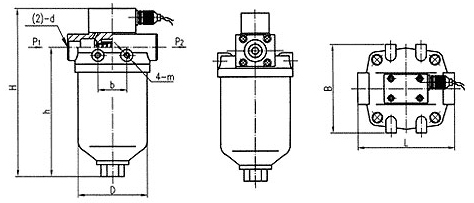

    连接尺寸(法兰式):
    滤油器
    型号 尺寸mm
    纸质 线隙式 H h L B b D 2-d 4-m D1 4-M A
    ZUI-A250×※FS(Z) XUI-A250×※FS(Z) 576 490.5 182 166 60 ø156 ø52.5 M10 ø74 M8 75
    ZUI-A400×※FS(Z) QUI-A400×3FS(Z) 709 617.5 196 176 70 ø157 ø70 M12 ø94 M8 85
    QUI-A400×※FS(Z) QUI-A400×3FS(Z) 709 617.5 196 176 70 ø157 ø70 M12 ø94 M8 85
    ZUI-A630×※FS(Z) QUI-A630×3FS(Z) 823 729.5 224 212 80 ø190 ø80 M16 ø115 M10 115
    QUI-A630×※FS(Z) QUI-A630×3FS(Z) 823 729.5 224 212 80 ø190 ø80 M16 ø115 M10 115
