  • 首页 > 过滤器 > 回油管路滤油器
    回油管路滤油器
    该滤油器安装在液压系统压力不超过1.6MPa的回油管路上,用于滤除油液中诸元件磨损的金属粉末、密封件磨损的
    橡胶质等,使系统中油液保持清洁。该滤油器设有压差发讯器和旁通阀。当滤芯被污染堵塞到进出油口压差为0.35MPa
    时,即发出信号,此时应更换滤芯;当滤芯被污染堵塞到进出油口压差为0.4MPa时或其它原因引起滤油器进出油口压
    差过大,旁通阀能自动开启来保护系统,但仍必须及时更换滤芯。
    型号说明:
    ZU 1 I A F S
    代号 一次改型 带不带旁通阀 公称压力 1.6Mpa 公称流量L/min 过滤精度(µm) 连接形式 带不带发讯器
    滤油器   省略:不带
    I:带
          省略:管式
    F:法兰式
    SM:带CM-Ι型发讯器
    省略:不带
    S:带CS-V压差发讯器
    CS:带CZ-Π压差发讯器
    技术参数:
    整机型号 通径
    mm
    公称
    流量
    L/min
    公称
    压力
    MPa
    原始压
    力损失
    MPa
    过滤精度
    μm
    压差发
    讯值
    MPa
    旁通阀开
    启压力
    MPa
    发讯装置 重量
    Kg
    滤芯型号 连接
    方式
    ZU1□-A10×※□ 10 10 1.6 0.05 10 20 30 40 0.35 0.4 DC:48W
    (24V2A)
    AC:55W
    (220V0.25A)
      TZX2-10×※ 管式
    ZU1□-A25×※□ 15 25 1.6 0.05 10 20 30 40 0.35 0.4   TZX2-25×※ 管式
    ZU1□-A40×※□   40 1.6 0.07 10 20 30 40 0.35 0.4   TZX2-40×※ 管式
    ZU1□-A63×※□ 25 63 1.6 0.07 10 20 30 40 0.35 0.4   TZX2-63×※ 管式
    ZU1□-A100×※□ 32 100 1.6 0.07 10 20 30 40 0.35 0.4   TZX2-100×※ 管式
    ZU1□-A160×※□ 40 160 1.6 0.12 10 20 30 40 0.35 0.4   TZX2-160×※ 管式
    ZU1□-A250×※F□ 50 250 1.6 0.12 10 20 30 40 0.35 0.4   TZX2-250×※ 法兰
    ZU1□-A400×※F□ 65 400 1.6 0.15 10 20 30 40 0.35 0.4   TZX2-400×※ 管式
    ZU1□-A630×※F□ 80 630 1.6 0.15 10 20 30 40 0.35 0.4   TZX2-630×※ 管式

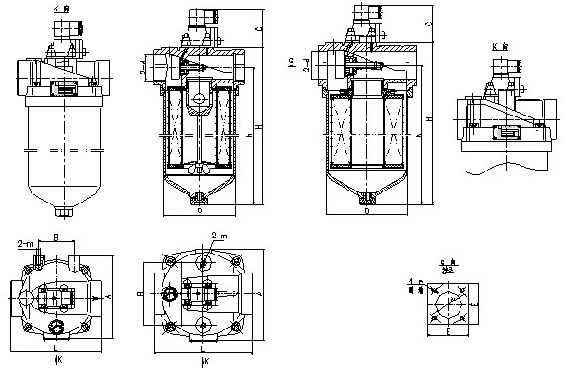

    连接尺寸(管式):
    滤油器
    型号 尺寸(mm)
    H h L D 2-d 2-M A B M d1 4-n E C
    ZU1□-A10×※□ 200 179 94 ø74 / M18×1.5 105 30 2-M6 / / / CMS-II: 69
    CS-V: 36
    CZ-II: 36
    ZU1□-A25×※□ 200 179 120 ø92 / M22×1.5 112 30 2-M6 / / /
    ZU1□-A40×※□ 285 258 120 ø94 / M27×2 112 30 2-M6 / / /
    ZU1□-A63×※□ 285 258 146 ø105 / M33×2 133 55 2-M8 / / /
    ZU1□-A100×※□ 404.5 364 146 ø109 / M42×2 133 55 2-M8 / / /
    ZU1□-A160×※□ 421 384.5 170 ø133 / M48×2 152 65 2-M8 / / / CMS-II: 69
    CS-V: 36
    CZ-II: 36
    ZU1□-A250×※F□ 521 478.5 182 ø150 ø50 / 168 115 2-M10 ø74 M6 75
    ZU1□-A400×※F□ 671 642.5 196 ø163 ø / 180 140 2-M12 ø94 M8 85
    ZU1□-A630×※F□ 800 742 224 ø190 ø / 216 160 2-M12 ø115 M10 115
