  • 首页 > 过滤器 > 双筒直回式回油滤油器
    双筒直回式回油滤油器
    本双筒滤油器适用于连续工作的滤压系统回油精过滤上,用来滤除液压系统中诸元件磨损产生的金属粉末,以及密封件的
    橡胶杂质等污染物,使流回到油箱的油液保持清洁,以利于系统中的油液循环使用。本双筒滤油器有两只单筒直回式回油
    滤油器,换向阀、旁通阀、发讯器,扩散器等组成,它被安装在油箱顶部,当一只滤油器的滤芯被堵塞使进出油口压力差
    为0.35MPa时,发讯器发讯,这时转动换向阀,使备用滤油器工作,然后更换已堵塞的滤芯。如不能及时换向,进出油口
    压力差升到0.4MPa时,旁通阀自动开启,以保护滤芯和系统正常工作。滤油器上扩散器被设置在回油筒体底部,使油液平
    稳流入油箱内,并不易产生气泡,同时减弱已沉积污物的骚动。
    型号说明:
    SRFA BH F BF
    代号 介质 公称流量L/min 过滤精度(µm) 出油口的连接方式 带不带发讯器
    SRFA系列直回式回油滤油器 BH:水-乙二醇
    省略:一般液压油
        L:螺纹连接
    F:法兰连接
    省略:不带
    CΠ:带CY-Π型发讯器
    BF:带CYB-Ι型发讯器
    技术参数:
    整机型号 公称
    流量
    L/min
    过滤精度
    μm
    通径
    mm
    公称
    压力
    MPa
    原始压
    力损失
    MPa
    发讯器
    发讯值
    MPa
    旁通阀开
    启压力
    MPa
    滤芯型号 每台数量
    SRFA-25×※L※ 25 5
    10
    20
    30
    20 1.6 ≤0.08 0.35 0.4 FAX-25×※ 2
    SRFA-40×※L※ 40 20 1.6 ≤0.08 0.35 0.4 FAX-40×※ 2
    SRFA-63×※L※ 63 32 1.6 ≤0.08 0.35 0.4 FAX-63×※ 2
    SRFA-100×※L※ 100 32 1.6 ≤0.08 0.35 0.4 FAX-100×※ 2
    SRFA-160×※L※ 160 50 1.6 ≤0.08 0.35 0.4 FAX-160×※ 2
    SRFA-250×※L※ 250 50 1.6 ≤0.08 0.35 0.4 FAX-250×※ 2
    SRFA-400×※L※ 400 65 1.6 ≤0.08 0.35 0.4 FAX-400×※ 2
    SRFA-630×※L※ 630 90 1.6 ≤0.08 0.35 0.4 FAX-630×※ 2
    SRFA-800×※L※ 800 90 1.6 ≤0.08 0.35 0.4 FAX-800×※ 2
    SRFA-1000×※L※ 1000 90 1.6 ≤0.08 0.35 0.4 FAX-1000×※ 2

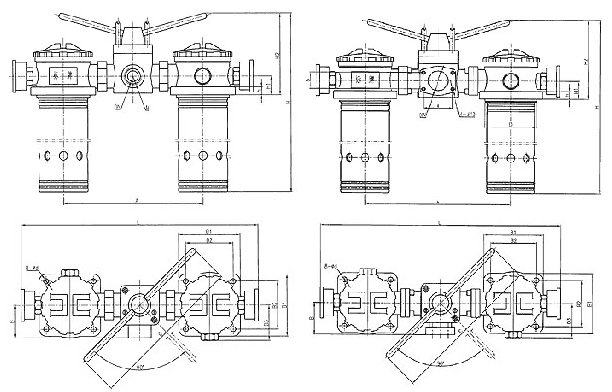

    连接尺寸:
    滤油器
    型号 DH M H1 B B1 B2 d A D L H H2 C h
    SRFA-25×※L※ 20 M27×2 25 53 90 70 9 224 75 388 249 122 365 14
    SRFA-40×※L※ 20 M27×2 25 53 90 70 9 224 75 388 280 122 365 14
    SRFA-60×※L※ 32 M42×2 33 60 110 85 9 250 95 430 288 138 275 14
    SRFA-100×※L※ 32 M42×2 33 60 110   9 250 95 430 348 138 275 14
    型号:
    型号 DH a b H1 B B1 B2 d A D L H H2 C h
    SRFA-160×※F※ 50 50 40 40 81 125 95 ø13 320 110 566 482 160 350 15
    SRFA-250×※F※ 50 50 40 40 81 125 95 ø13 320 110 566 582 160 350 15
    SRFA-400×※F※ 65 65 50 55 90 140 110 ø13 370 130 580 664 197 400 15
    SRFA-630×※F※ 90 90 70 65 110 170 140 ø13 450 160 694 743 248 545 18
    SRFA-800×※F※ 90 90 70 65 110 170 140 ø13 450 160 694 853 248 545 18
    SRFA-1000×※F※ 90 90 70 65 110 170 140 ø13 450 160 694 853 248 545 18
    图示符号:
    滤油器
