    H056M复合式卡盘
    1、フェースドライバを内蔵したコンビネーションチャックです。
    2、ワークを反転しないで全加工ができるので段取り時間の大幅な短縮が可能です。
    产品规格:
    形式番号 仕 様 H056M
    (8) (10) (12)
    A5-J A6-J A6-J A8-J A8-J
    JIS A 主軸端番号 5 6 6 8 8
    X2における爪のストローク
    (直径にて)
    mm 8 10.4 10.4
    プランジャストローク
    (シリンダストローク)
    mm 36 40 40
    最大最小把握径
    (外径)
    最大mm 70 85 110
    最小mm *26(7) *26(7) *26(7)
    爪の補正量 半径にて
    mm
    1 1 1
    最高使用回転数 r/min 4000 3000 2000
    許容シリンダ力 kN 19.6 29.4 39.2
    把 握 力 kN 39.2 56.9 73.5
    慣性モーメント kgm2 0.23 0.23 0.50 0.50 1.05
    質 量 kg 40 40 64 64 90
    対応シリンダ
    HH56C 形式番号 100 140 140
    最高使用圧力 MPa 2.7 2.1 2.6
    イメージ図 PDF
    CADデータ DXF
    カタログ PDF
    注: ( )内はフェースドライバのみ使用時の最小把握径です。

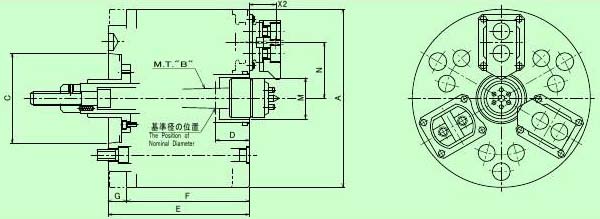

    尺寸图:
