    H022M长行程液压卡盘
    1、H01MA形の2倍以上のロングジョーストローク。
    2、段差のあるワークの飛び越し把握や、多種類の把握径の無段取り把握が可能。
    产品规格:
    形式番 仕様 H022M
    5 6 8 10 12
    セレーションピッチ mm 1.5 1.5 1.5 1.5 --
    -- -- -- -- 3
    爪のストローク
    (直径にて)
    mm 9.4 13 16 18 20
    プランジャストローク
    (シリンダストローク)
    mm 13 18 22 25 28
    最大最小把握径
    (外径)
    最大mm 130 165 210 254 304
    最小mm 8 20 22 25 28
    最高使用回転数 r/min 3500 4000 4000 3000 2500
    許容シリンダ力 kN 8.8 14.7 29.4 34.3 44.1
    把 握 力 kN 14.7 32.4 64.7 73.5 97.1
    慣性モーメント kgm2 0.010 0.035 0.12 0.27 0.64
    質 量 kg 4.6 11 21 33 55
    対応シリンダ
    HH4C 形式番号 80 100 125 140 160
    最高使用圧力 MPa 2.1 2.1 2.6 2.4 2.3
    H05CH 形式番号 175 200 250 300 300
    最高使用圧力 MPa 0.4 0.5 0.6 0.5 0.6
    イメージ図 PDF
    CADデータ DXF
    カタログ PDF
    取扱説明書 PDF

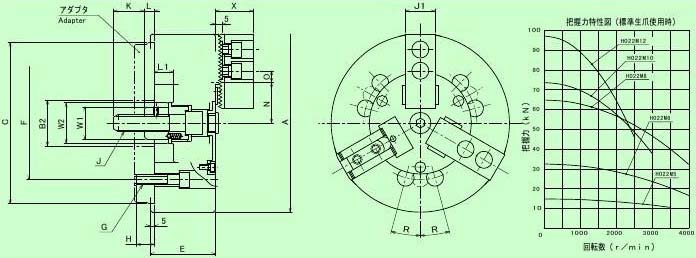

    尺寸图:
