  • 首页 > 北川卡盘 > 轴向定位内张外夹卡盘
    Dimensions:
    Dimensions/Model A B C(H6) D E F G H Jmax Jmin Kmax Kmin L M
    PUE05 135 72 110 98 5 82.55 3-M10 15 34.4 33 18 12 20 24
    PUE06 165 83 140 115 5 104.8 6-M10 15 46.9 44.5 78.5 68.5 23 31
    Dimensions/Model N P Q R S T U V W X Y Z a
    PUE05 3-M6 24 25 17 26 7 M16×2 - 31 20 30 55 M6×11
    PUE06 3-M6 40 40 15h8 40 15 M18×2.5 5 37 33 30 65 M6×11
    Specifications:
    Dimensions/Model Jaw stroke(diameter)mm Plunger stroke mm Max.pull force kn Max.gripping force kn
    PUE05 2.8 6 13.0(1325) 42.0(4280)
    PUE06 4.8 10 18.0(1835) 58.0(5914)
    Dimensions/Model Max speed min Mass Moment of inertia Matching cylinder Max.Pressure mpa Gripping range
    Standard jaws Option jaws Master jaws
    PUE05

    7000

    7.6 0.018 Y1020R 1.9(19.5) φ50-φ65 φ65-φ80 φ29-φ50
    PUE06 6000 13.9 0.043 Y1020R 2.5(25.5) φ70-φ89 φ89-φ105 φ44-φ70

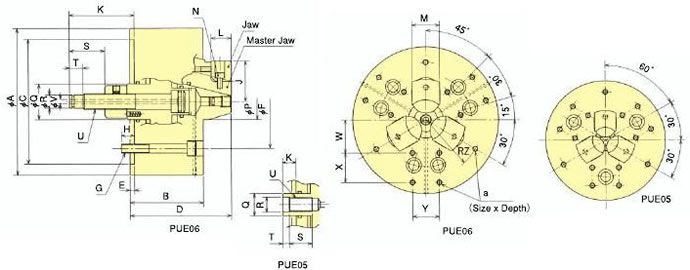

    Dimensional Drawings:
